仪表电缆

NF M 87-202 EISF 法标仪表缆

应用

NF M 87-202 EISF 法标仪表线缆适用于可能出现化学品的环境，用于传输测量和过程控制中的模拟或数字信号。

标准

NF M 87-202

UTE C 32-014

NF C 32-020

IEC 60332-1

IEC 60332-3-24

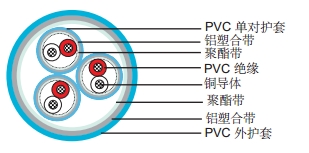

结构

导体	实心或绞合铜导体
绝缘	聚氯乙烯 （PVC）
单对粘合带	聚酯带
单对屏蔽	铝塑合带
单对护套	聚氯乙烯 (PVC)
总包带	聚酯带
总屏蔽	铝塑合带
外护套	聚氯乙烯 (PVC) (阻燃、防紫外线、防矿物油、防烃)
护套颜色	亮蓝色

线芯标识

颜色	白色	红色	蓝色	黄色
2 线组	X	X
3 线组	X	X	X
4 线组	X	X	X	X

白色的线芯上标注线对数或线组数

特点

额定电压：300/500V

操作温度：-40°C/+90°C

绝缘温度：MAX+50°C

最大电压：250V

测试电压：2000V

导体的最大直流电阻：

导体尺寸	Ohm/km at +20°C
1/0.80mm(0.50 sqmm)	37.50
7/0.40mm(0.88 sqmm)	21.40
7/0.53mm(1.50 sqmm)	12.50

导体电容(nf/km)：

0.5 sqmm ≤ 145

0.88 sqmm ≤ 160

1.50 sqmm ≤ 180

类型/编码：

系列 1	2 线组，3 线组，4 线组的数量 / 01 到 27
系列 2	2 线组(IP) ,3 线组 (IT) , 4 线组 (IQ)
系列 3	单芯截面积 05 (0.5mm2 ) , 09 (0.88 mm2 ) 或 15(1.5mm2 )
系列 4	总屏蔽(EG) 或者单屏蔽+总屏蔽(EI)
系列 5	防护等级：无铠装(SF),铠装(FA), 铅护套 + 铠装(PF)

电缆参数

NF M 87-202	芯数x 横截面积	导体截面积 mm2	外径(mm)		重量 (kg/km)
			最小	最大
03 IP 05 EISF	3X2X0.50	0.5	11.1	12.8	180
07 IP 05 EISF	7X2X0.50	0.5	15.4	17.7	335
12 IP 05 EISF	12X2X0.50	0.5	19.8	22.8	545
19 IP 05 EISF	19X2X0.50	0.5	24.5	28.1	820
27 IP 05 EISF	27X2X0.50	0.5	28.9	33.2	1135
03 IP 09 EISF	3X2X0.88	0.88	13.5	15.5	270
07 IP 09 EISF	7X2X0.88	0.88	19	21.8	500
12 IP 09 EISF	12X2X0.88	0.88	24.5	28.1	820
19 IP 09 EISF	19X2X0.88	0.88	30.3	34.8	1120
27 IP 09 EISF	27X2X0.88	0.88	35.8	41.1	1700
01 IP 15 EISF	1X2X1.50	1.5	7.2	8.4	90
07 IT 05 EISF	7X3X0.50	0.5	16.9	19.4	425
12 IT 05 EISF	12X3X0.50	0.5	21.5	24.6	695
07 IT 09 EISF	7X3X0.88	0.88	20.6	23.7	655
12 IT 09 EISF	12X3X0.88	0.88	26.5	30.4	1045
01 IT 15 EISF	1X3X1.50	1.5	7.5	8.8	110
